SWITCHGEAR – TABLEROS DE DISTRIBUCIÓN DE POTENCIA

El Switchgear se refiere a un equipo eléctrico de maniobra donde llegan 1 o más fuentes de alimentación y no se alimentan directamente de este mismo cargas finales, es decir, las acciones que permiten energizar o desenergizar un circuito o red eléctrica. Este equipo debe por tanto estar constituido por elementos tales como interruptores, seccionadores, fusibles, elementos de protección, etc. que permitan realizar dichas acciones o maniobras. Especialmente diseñado para aplicaciones que requieren robustez y seguridad.

Los switchgear sirven para proporcionar el control centralizado y protección de equipos y circuitos eléctricos, de diferentes tensiones principalmente de baja y media tensión en instalaciones industriales, comerciales y de servicios públicos que incluyen generadores, motores, circuitos alimentadores, líneas de transmisión y distribución y además protegen contra arcos eléctrico. Las normas para los switchgear eléctricos están definidas por IEEE en Norteamérica y por IEC en Europa y otras partes del mundo.

Según la norma NFPA 70E existen dos riesgos principales en tableros eléctricos típicos:
  • Contacto directo a partes vivas.
  • Arco eléctrico causado por un corto circuito de los equipos internos.

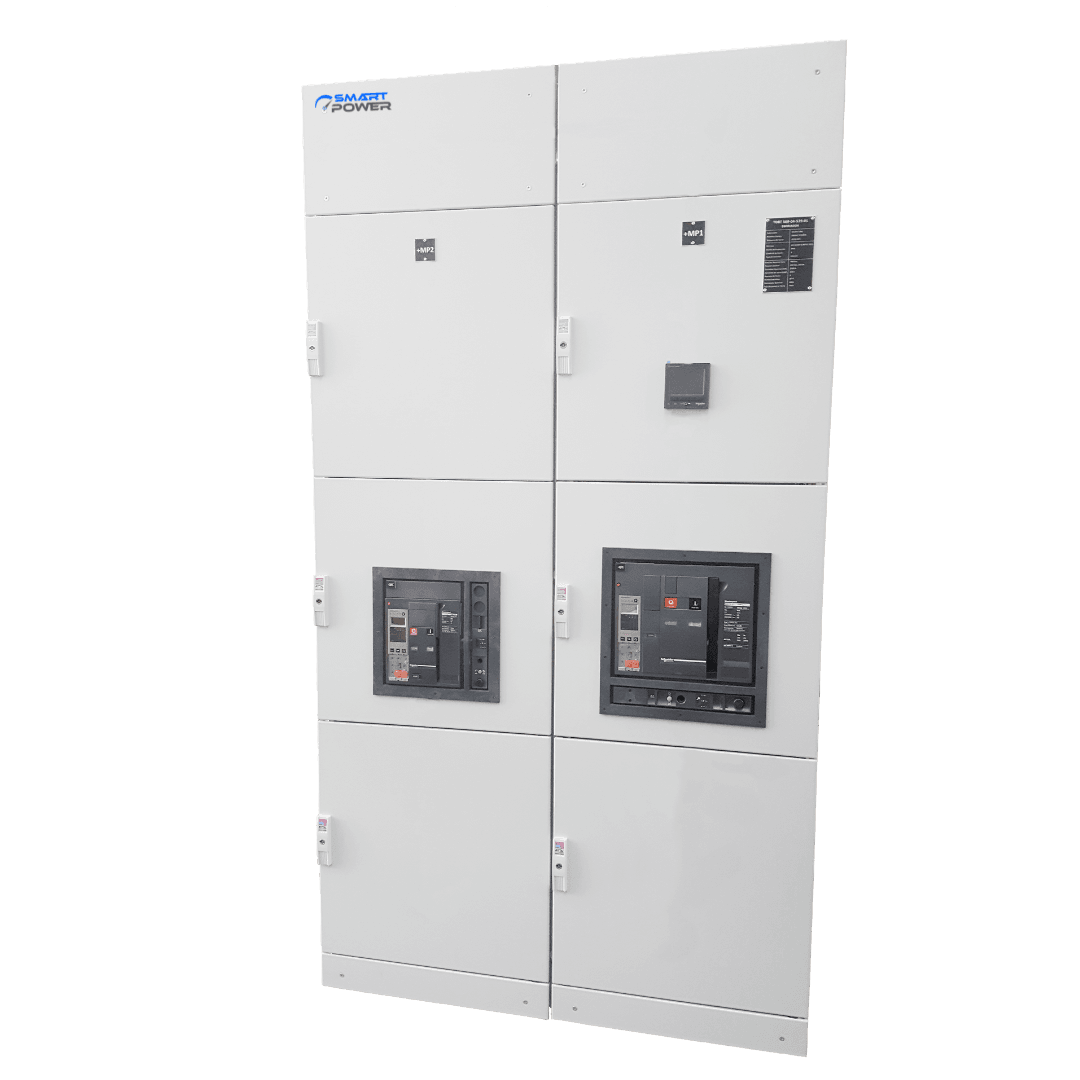

SWITCHGEAR EN BAJA TENSIÓN

Características Técnicas:

El Switchgear de baja tensión o tablero de distribución principal (en algunos casos también llamado Subestación) es el tablero de baja tensión donde llega el secundario del transformador de MT/BT y/o generadores, contando adicionalmente con salidas hacia otros tableros de distribución secundaria.
  • SMART-ING ha diseñado un sistema – Switchgear con base en la plataforma Ri4power y E-Power.
  • En baja tensión voltaje hasta 690V – corriente hasta 5500 /6300 A.
  • 100kA de corriente de corto circuito.
  • Cumplimiento norma IEC61439-2 para la especificación general de los tableros e IEC 61641 para la protección de arco interno.

Sistema de BT hasta 5.500A

Transferencia de 2.500 A

Interruptores Extraíbles Motorizados

NUESTROS DIFERENCIALES

BENEFICIOS DEL SWITCHGEAR EN BAJA TENSIÓN:

Celdas MT AIS de 24kV y 36 kV

Gama de producto compuesta por celdas modulares metálicas en media tensión para aplicaciones de distribución de energía hasta 24 kV y 36kV, fácilmente adaptable a los requerimientos de subestación MT Cuenta con funciones de interruptores automáticos que utilizan tecnología de corte en SF6, funciones de seccionamiento de operación bajo carga, funciones de seccionador-fusible.

Aplicaciones
  • Subestaciones de distribución en Media Tensión para usuarios públicos y privados.
  • Protección de transformadores para transformación de MT/BT.
  • Corrientes nominal de 630A y 1.250A.
  • Corrientes de cortocircuito de hasta 25kA.
  • Cumplimiento normativo local RETIE y pruebas tipo según IEC 62271-200 realizadas en laboratorios internacionales acreditados (No son pruebas simuladas).
  • Integra relés de protección, dispositivos para medición de calidad de energía y componentes para realizar funciones de telecontrol fácilmente.
  • Integración de soluciones adicionales a la oferta, que brindarán posibilidad de tener monitoreo constante de la subestación 7/24, para ayudar en las labores de mantenimiento preventivo y fácil integración para gestión.
  • Seguridad total en la operación.

Celdas MT GIS de 24kV y 36 kV

En Smart Ingeniería construimos sistemas con base en envolventes estándar de los principales fabricantes del mundo, esto con el fin de poder garantizar el cumplimiento de grado de protección, tecnología de anticorrosión y pintura de alta tecnología. Permitiendo contar con mayor flexibilidad en variedad de accesorios y componentes para su construcción.

Uno de los aspectos más importantes del diseño es el estudio térmico del tablero y del barraje, ya que el incremento de temperatura afecta el desempeño y la confiabilidad del sistema completo, produciendo que los interruptores puedan tener falsos disparos, los aislamientos de cables pueda deteriorarse, así como el aumento de disipación por parte de los equipos cuando las temperaturas suben.

  • Seguridad, puesta a tierra directa de toda la estructura, segregación total, bloqueo mecánico.
  • Seguridad contra incendios, válvulas bajo interruptor.
  • Servicio de continuidad, presión de gas baja, no es sensible al entorno de intemperie.
  • Contención de arco interno: 20 kA, 1 s.
  • Hay disponible una versión de intemperie.

Celda con Aislamiento Sólido Apantallado a Tierra (SSIS) para subestaciones hasta 17.5kV

La nueva generación de celdas de Media Tensión (MT) con sistema de aislamiento sólido apantallado a tierra (2SIS), para aplicaciones de distribución de energía hasta 17.5kV.

Gama de producto compuesta por celdas compactas, inteligentes y modulares de hasta 17,5 kV, con tecnología de Aislamiento sólido que, acompañado de un sistema de apantallamiento a tierra, otorga la mayor confiabilidad al sistema de distribución en media tensión, incluso en las condiciones ambientales más agresivas.

  • Interruptor de potencia e interruptor-seccionador con tecnología de corte en vacío.
  • Tensión nominal soportada frecuencia industrial: 42/48 kV 1mn.
  • Voltaje soportado BIL nominal: 95/110 kV.
  • Corriente nominal de la barra: 630A y 1250A.
  • Corriente nominal máxima de cortocircuito: 25 kA x 3s.
  • Seccionador de tierra: 25 kA, M0, E2.
  • Grado de protección: IP3X.
  • Dimensiones L x A x P (mm): 375 x 1550 x 910.

Unidades funcionales:

  • 3 seccionadores: I06T e I06H, I12H.
  • 5 interruptores de potencia: D01N, D02N, D06N, D06H, D12H.
  • 4 unidades de medición: M06S, M06A, M12S, M12A.
  • Tecnología: Aislamiento Sólido Apantallado a Tierra.
  • Estándar: IEC.

UNIDAD DE DISTRIBUCIÓN DE POTENCIA – PDU:

Tableros de distribución de potencia PDU con protecciones hacia cada fila o rack los cuales pueden incluir un sistema de transferencia automática independiente, medición y/o monitoreo remoto.

Así mismo estas aplicaciones por su naturaleza alta en armónicas se puede proveer con transformadores de aislamiento con relación de transformadores de aislamiento con relación de transformación de tensión 1:1 y cumpliendo la clasificación factor K-13 que son ideales para soportar la presencia de armónicos en sistemas de UPS sin filtro de armónicos a la entrada.

  • Ideal para distribución de corriente tanto en RACKs como en Datacenter contenerizados.
  • Permiten la distribución seguro y organizada.
  • Protección contra corrientes transitorias, DPS.
  • De montaje rápido y facial conexión.
  • Diseño de acuerdo a espacio disponible.
